最简单的iPhone5拆机教程

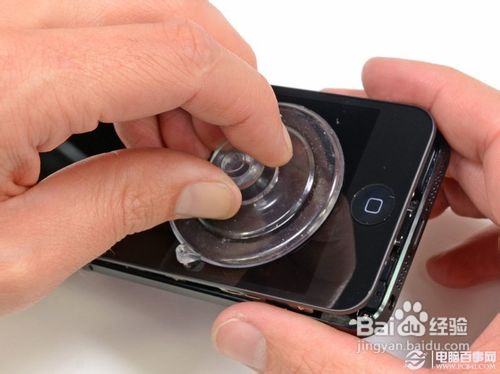

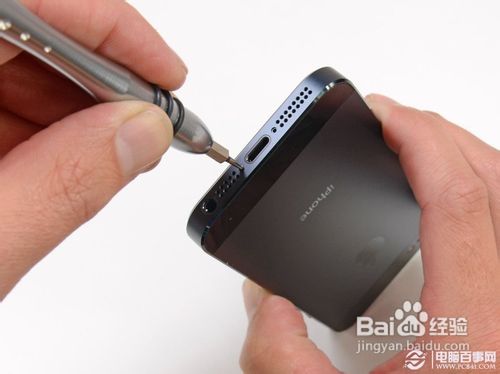

步骤 iPhone5拆机前注意事项：开始拆解iPhone 5前，需要Spudger撬棒、吸盘、标准十字螺丝刀、Pentalobe螺丝刀工具。由于用到了Pentalobe螺丝刀，这也间接的告诉了我们其实iPhone 5的螺丝与iPhone 4和4S相同，由于拆解该机的过程需要从前到后，所以想要掀开它的前置面板就必须要用吸盘。

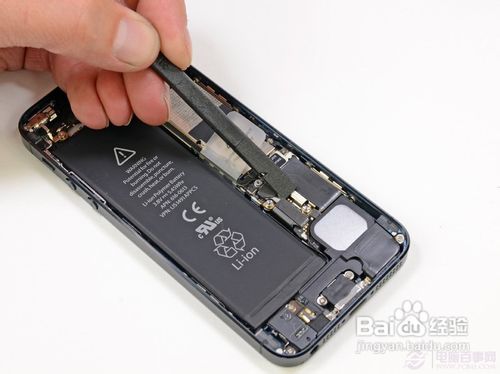

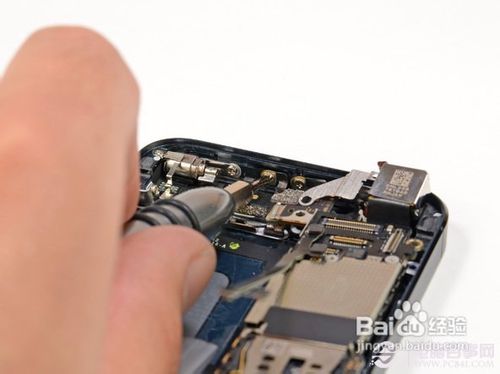

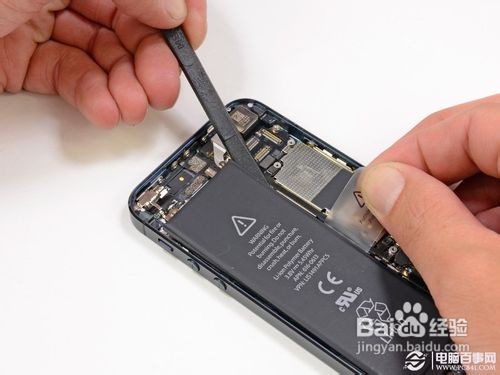

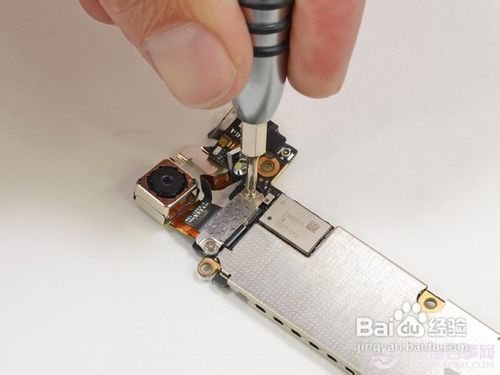

拆开iPhone 4S的屏幕需要38个步骤，而iPhone 5则根本不需要这么多，而它将是有史以来最好修/好拆的iPhone了。想要完全取出iPhone 5的屏幕你还需要Spudger将固定在主板上的螺丝给卸掉，完成这些之后该机的内部结构就清晰可见了，经过拆解比对后发现，iPhone 5的电池为3.8V/5.45Wh，容量是1434mAh，可以支持225小时待机或连续8小时的3G通话，而iPhone 4S电池容量为1432mAh(3.7V/5.3Wh)，同样支持连续8小时的3G通话，只是待机时间仅为200小时(Galaxy SIII电池：3.8V/7.98Wh - 2100mAh 3G通话11小时40分，待机790小时)。

2

红色为Skyworks 77352-15功率(GSM/GPRS/EDGE)放大器模块;土黄色为SWUA 147 228(RF天线开关模块);黄色为TriQuint公司的686083-1229(WCDMA/HSUPA功率放大器/双工器模块);绿色为Avago的AFEM-7813(LTE B1/B3 PA+FBAR)功率放大器;蓝色为Skyworks 77491-158(CDMA功率放大器模块);紫色为Avago Technologies(安华高科技)A5613 ACPM-5613(LTE频段放大器)。



3

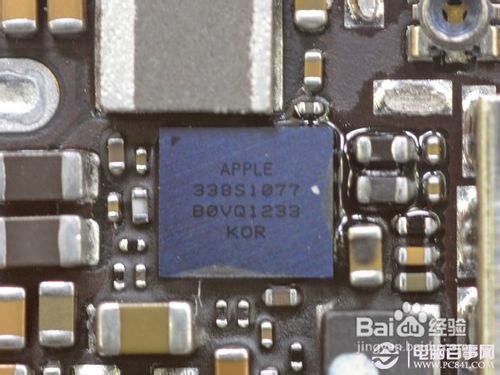

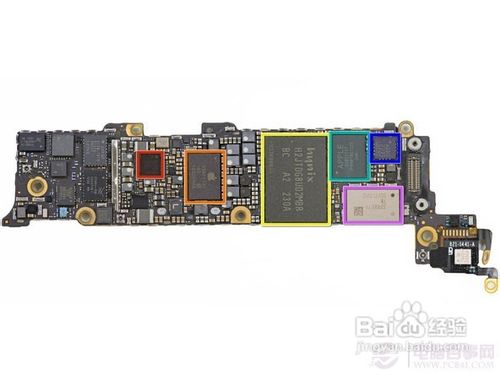

红色为高通Qualcomm PM8018射频功率管理IC;黄色为海力士H2JTDG2MBR 128GB(16GB)NAND闪存;土黄色为苹果338S1131电源管理IC;绿色是苹果338S1131音频编解码器器;蓝色为意法半导体L3G4200D(AGD5/2235/G8SBI)的低功耗三轴陀螺仪，而该配件也在iPhone 4S，iPad 2上使用过。;紫色为Murata 339S0171 Wi-Fi模块。

4

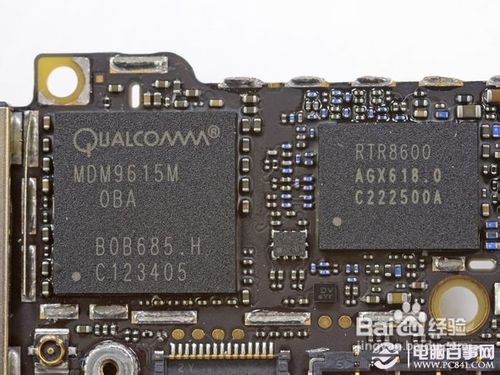

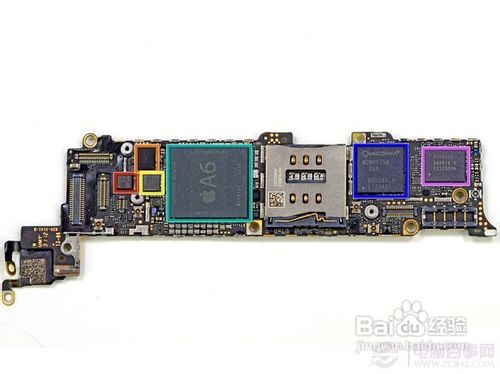

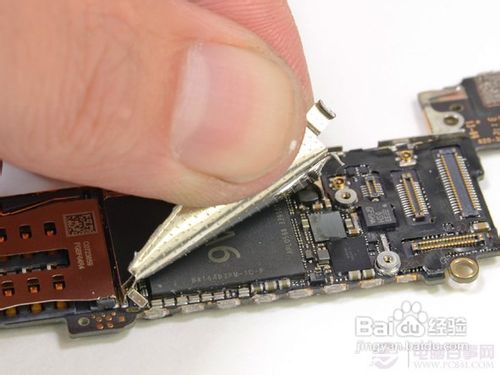

A6，该处理器是由苹果自定义设计(ARMv7指令集基础上)，红色部分为意法半导体 LIS331DLH(2233/DSH/GFGHA)超低功耗高性能的三轴线性加速度计，土黄色为德州仪器27C245I触摸屏控制器(跟MacBook Air一样)，黄色为Broadcom的BCM5976触控屏控制芯片(iPad上经常使用)，蓝色部分高通MDM9615M LTE调制解调器(传言三星将通过4G专利禁售iPhone 5)，最后的紫色为RTR8600 RF Multi-band/mode收发器，三星Galaxy S III使用的也是这个。
